焊条电弧焊的设备及工具

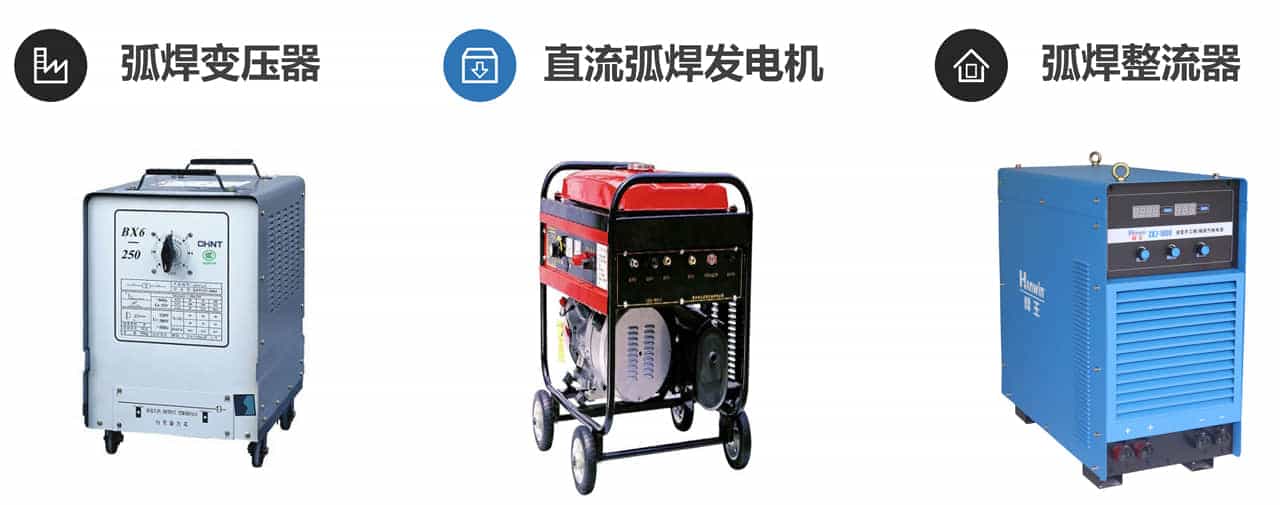

常用焊条电弧焊机

目前，我国焊条电弧焊机有三大类：

弧焊变压器、直流弧焊发电机、弧焊整流器

焊条电弧焊的辅助工具

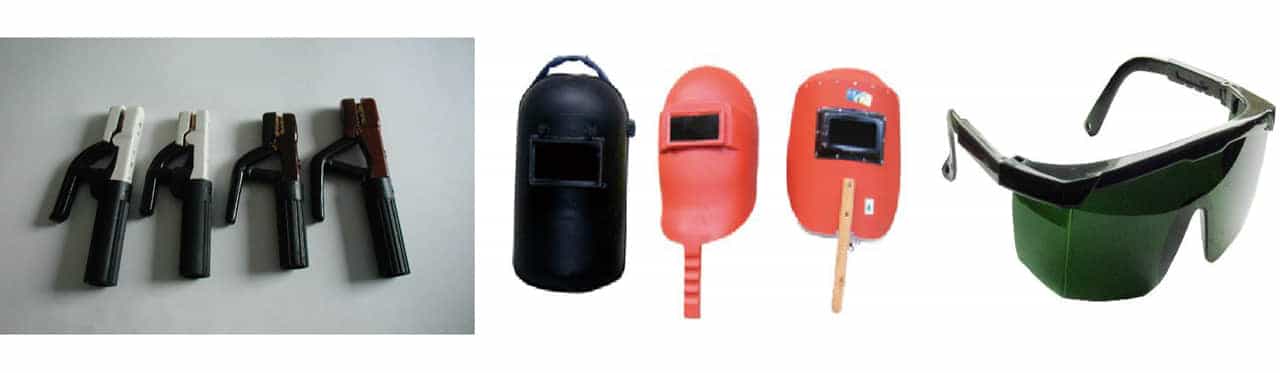

（1）电焊钳

电焊钳又称焊把，是用以夹持焊条、传导电流的工具。有300A、500A二两种规格。

（2）面罩和护目镜

它们是防止焊接飞溅、弧光及高温对焊工面部及颈部灼伤的一种工具。面罩一般分为手持式和头盔式两种。

护目镜按亮度的深浅不同分为6个型号(7～12号)，号数越大，颜色越深。

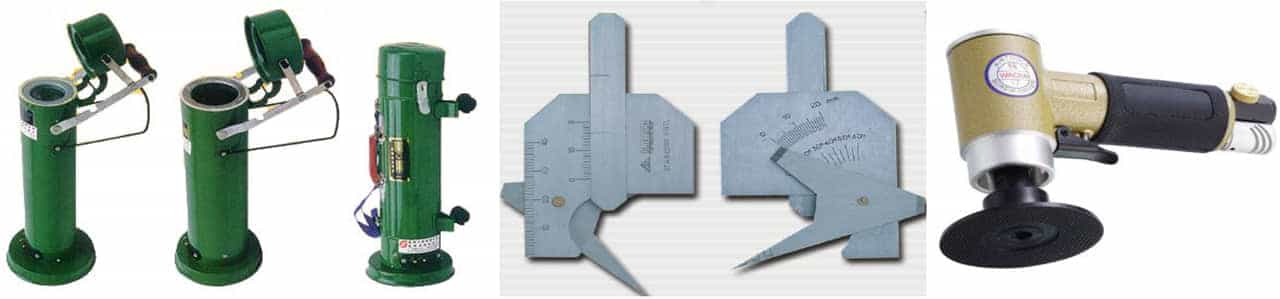

（3）焊条保温筒

使用低氢型焊条焊接重要结构时，焊条必须先进烘箱烘焙，烘干温度和保温时间因材料和季节而异。焊条从烘箱内取出后，应储存在焊条保温筒内，在施工现场逐根取出使用。

（4）防护手套和防护服

焊接电弧中会飞溅火花或熔滴，特别是在非平焊位置或大电流焊接时，飞溅问题更为突出。为了防止焊接时被弧光和飞溅物伤害，操作者必须戴皮革防护手套，穿护裙或工作服。也要求防护操作者的踝关节和脚不受熔渣和飞溅物的烧伤。

（5）焊缝接头尺寸检测器

用以测量坡口角度、间隙、错边以及余高、焊缝宽度、角焊缝厚度等尺寸。由直尺、探尺和角度规组成。

（6）敲渣锤

用来清除焊渣的一种尖锤，可以提高清渣效率。

（7）钢丝刷

用来清除焊件表面的铁锈、油污等氧化物。

（8）气动打渣工具及高速角向砂轮机

用于焊后清渣、焊缝修整及坡口准备。

下期更新内容：04焊接工艺参数的选择

请继续关注我们
